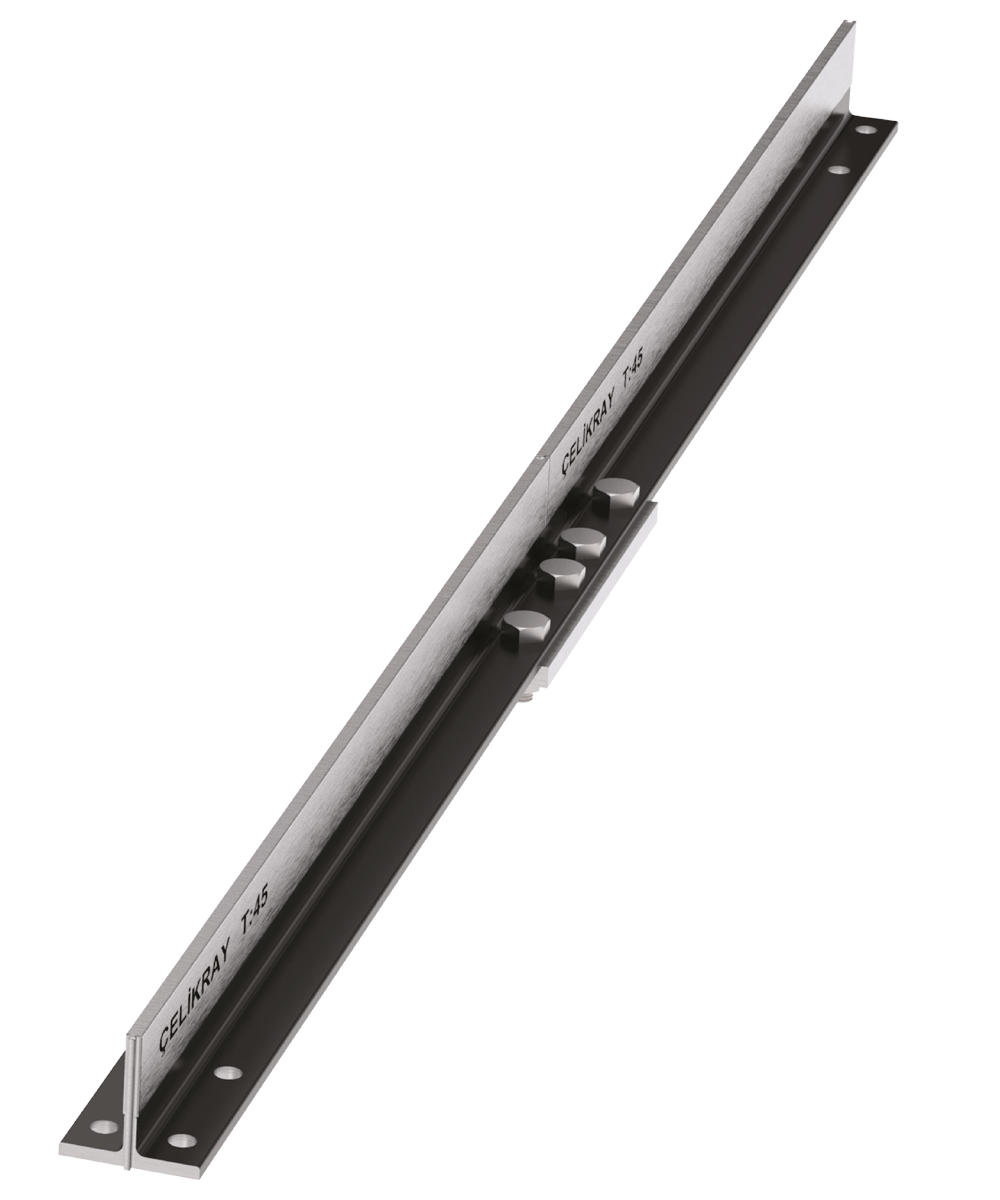

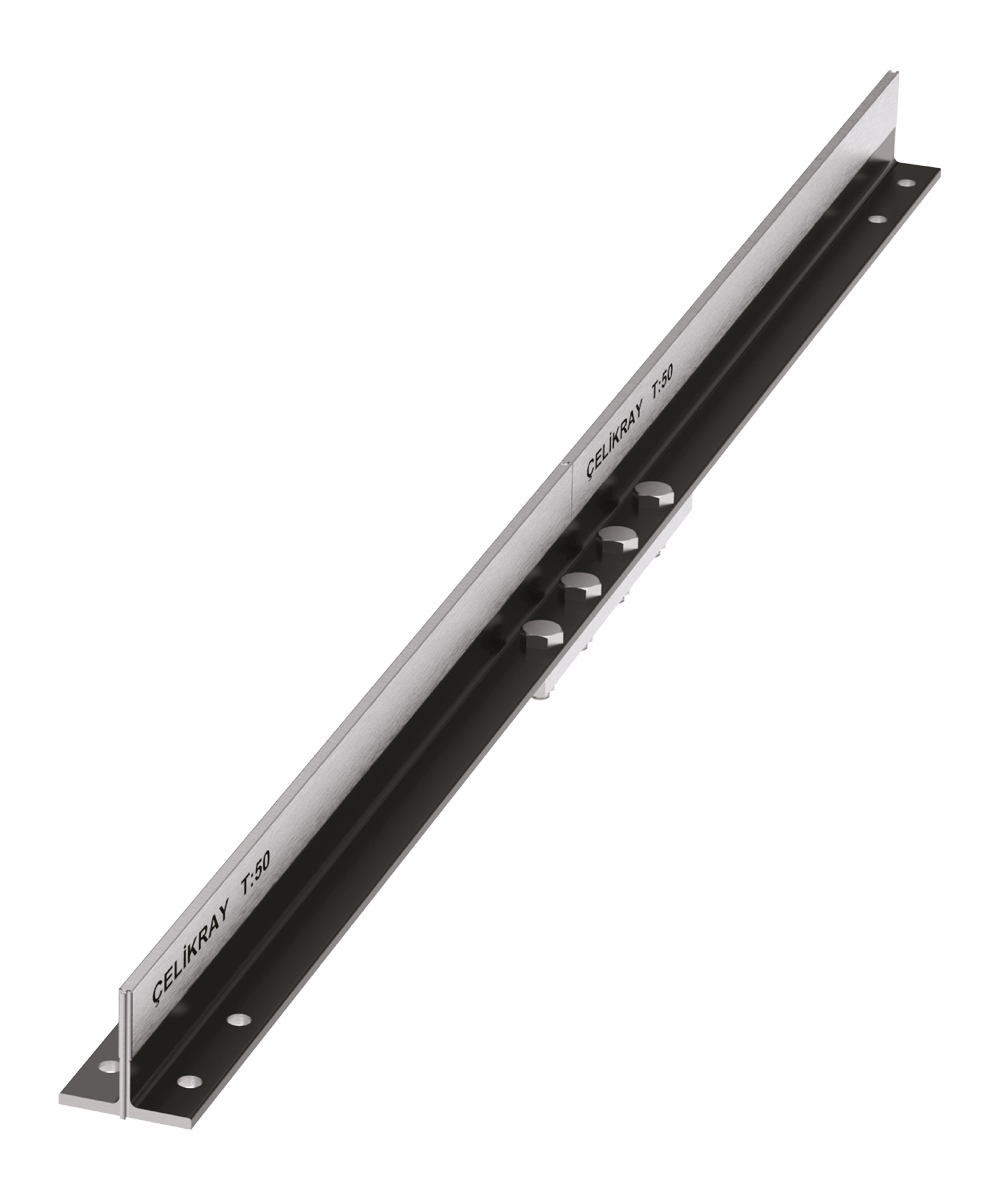

سكك توجيه المصاعد من سلسلة سلسلة
الوصف:
تعتبر سكك توجيه المصاعد من المكونات الأساسية في نظام المصعد، حيث تساعد على حركة الكابينة والمكونات المتحركة المرتبطة بها بشكل منتظم ومستقر على طول المسار المحدد داخل بئر المصعد.
يتم تصنيع سكك توجيه المصاعد من سلسلة A باستخدام تقنية السحب على البارد، وهي إحدى طرق التشكيل الدقيق للمواد المعدنية. ويتم تشكيل المادة دون تطبيق درجات حرارة مرتفعة، مما يساعد على تحقيق الأبعاد وخصائص السطح المطلوبة.
توفر عملية السحب على البارد مزايا مهمة من حيث دقة الأبعاد وجودة السطح. كما يمكن أن تساهم، وفقاً لخصائص عملية الإنتاج، في الاستخدام الأكثر كفاءة للطاقة والمواد.
وبفضل القوة العالية ودقة التصنيع والمتانة، تقدم سكك سلسلة A حلولاً موثوقة لمختلف تطبيقات المصاعد. ويساهم الاختيار الصحيح للمنتج والتركيب المناسب في دعم الأداء المستقر وطويل الأمد لنظام المصعد.
| الأبعاد | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| الكود / الرقم | المقاس | L | B1 | H1 | K | N | C | G | F | rS | M1 | M2 | U1 | U2 | B3 | L3 | L2 | D | D1 | I | H | |
| السماحات | ||||||||||||||||||||||
| ± 2 | ± 1 | ± 0.2 | ± 0.15 | — | — | ±0.5 | — | — | +0.06 | -0.06 | ±0.1 | ±0.1 | ±0.2 | ±0.2 | ±0.2 | — | — | — | — | |||

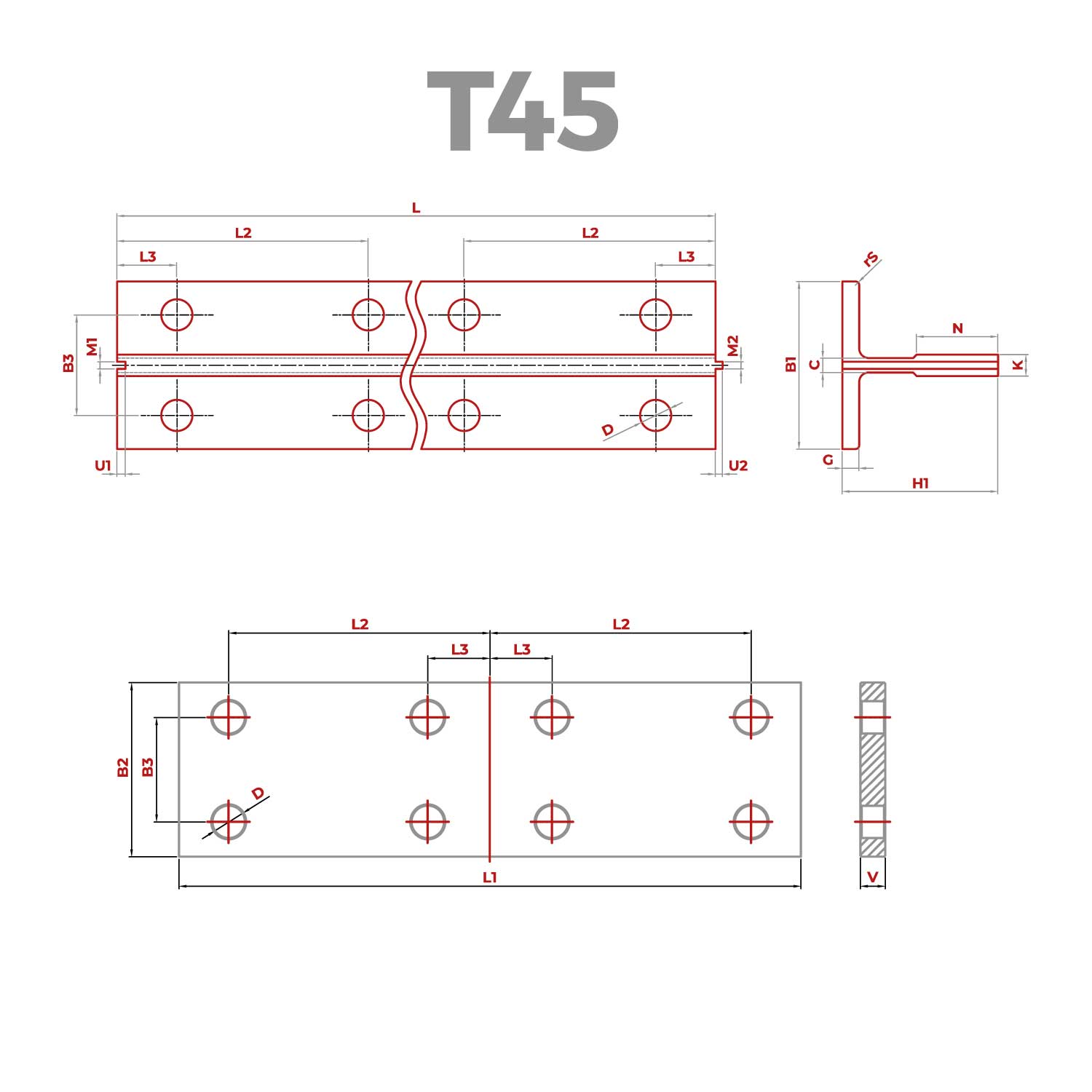

| T45/A | 45x45x5mm | — | 5000 | 45 | 45 | 5 | 27 | 4 | 5 | — | 1 | 2 | 1.95 | 2.5 | 2 | 25 | 15 | 65 | 9 | — | — | — |

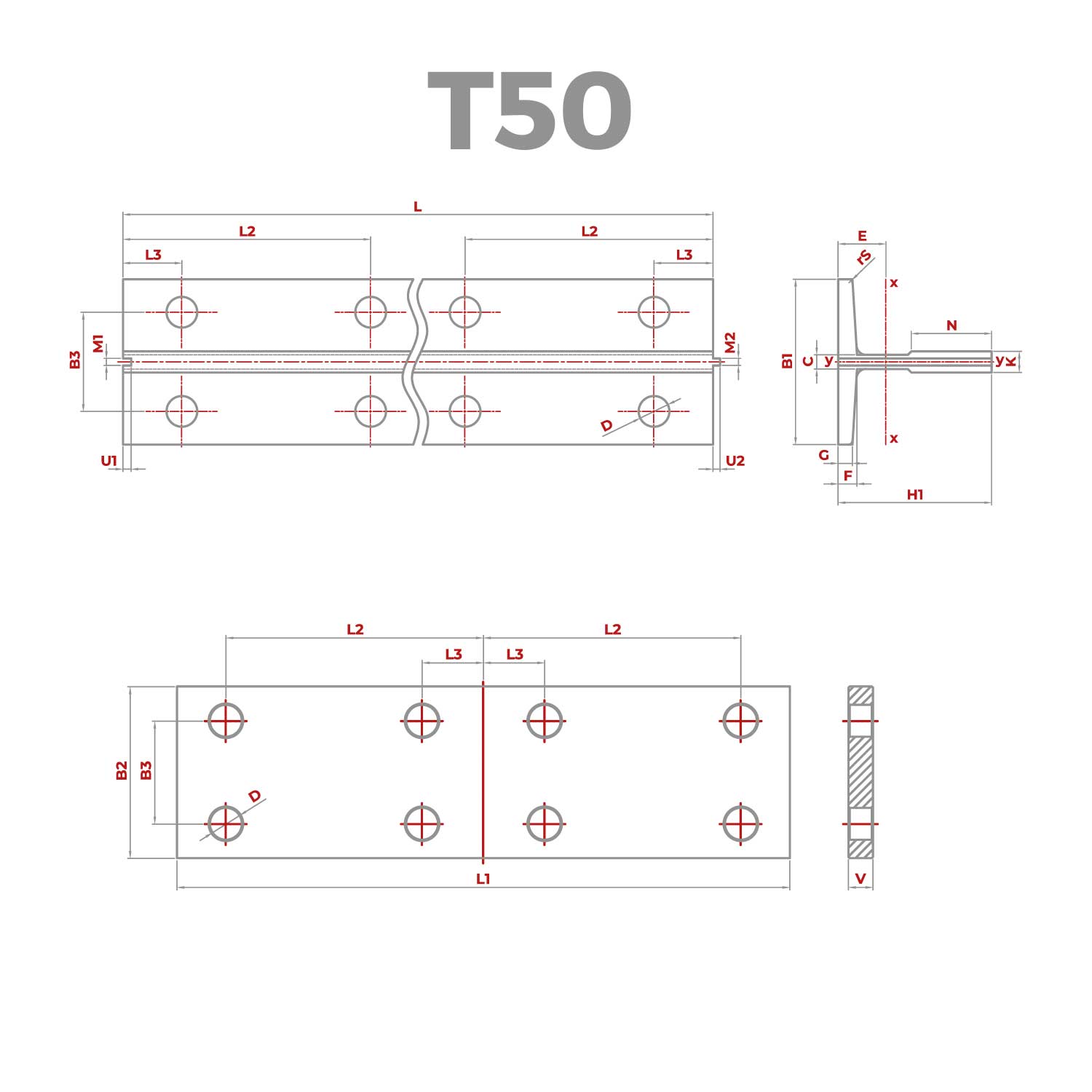

| T50/A | 50x50x5mm | — | 5000 | 50 | 50 | 5 | 27 | 4 | 5 | — | 1 | 2 | 1.95 | 2.5 | 2 | 30 | 25 | 75 | 9 | — | — | — |
| السماحات | ||||||||||||||||||||||
| ± 2 | ± 1.5 | ± 0.10 | +0.10 | 3 | — | ±0.75 | ±0.75 | — | +0.06 | -0.06 | ±0.1 | ±0.1 | ±0.2 | ±0.2 | ±0.2 | — | — | — | — | |||

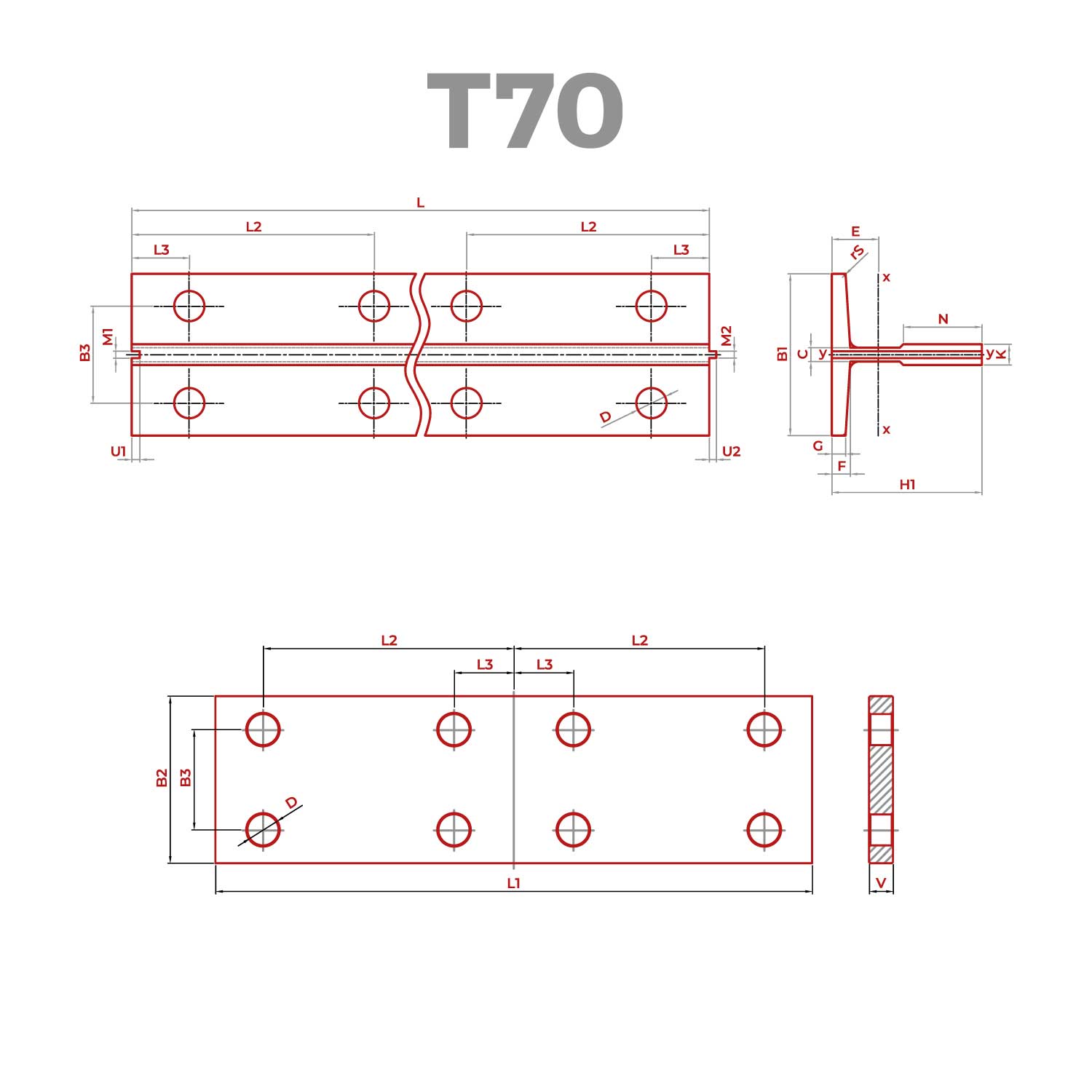

| T70/A | 70x65x9mm | — | 5000 | 70 | 65 | 9 | 34 | 6 | 6 | 8 | 1.5 | 3 | 2.97 | 3.5 | 3 | 42 | 25 | 105 | 13 | — | — | — |

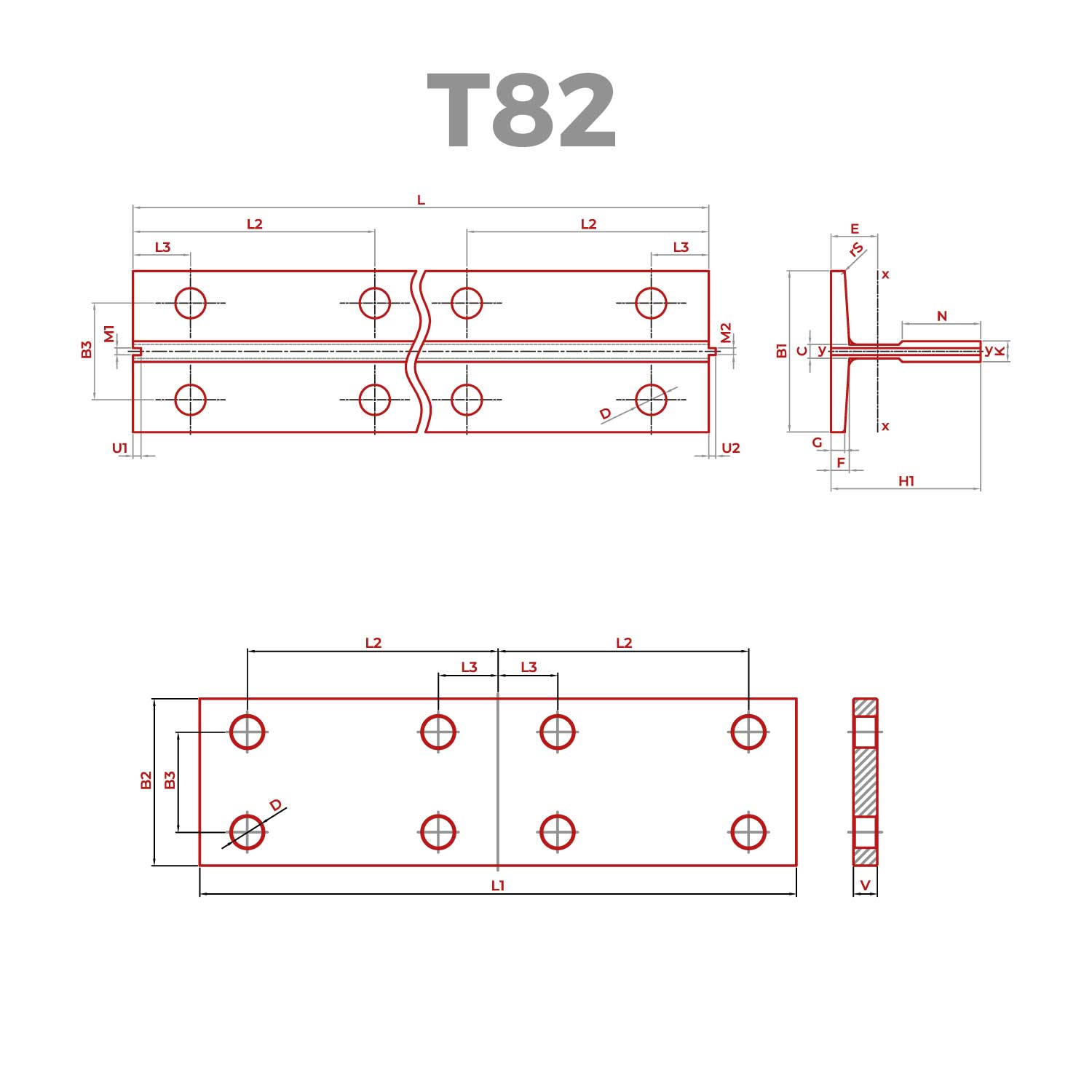

| T82/A | 82x68x9mm | — | 5000 | 82 | 68 | 9 | 34 | 7.5 | 6 | 8.25 | 3 | 3 | 2.97 | 3.5 | 3 | 50.8 | 27 | 81 | 13 | 26 | — | — |

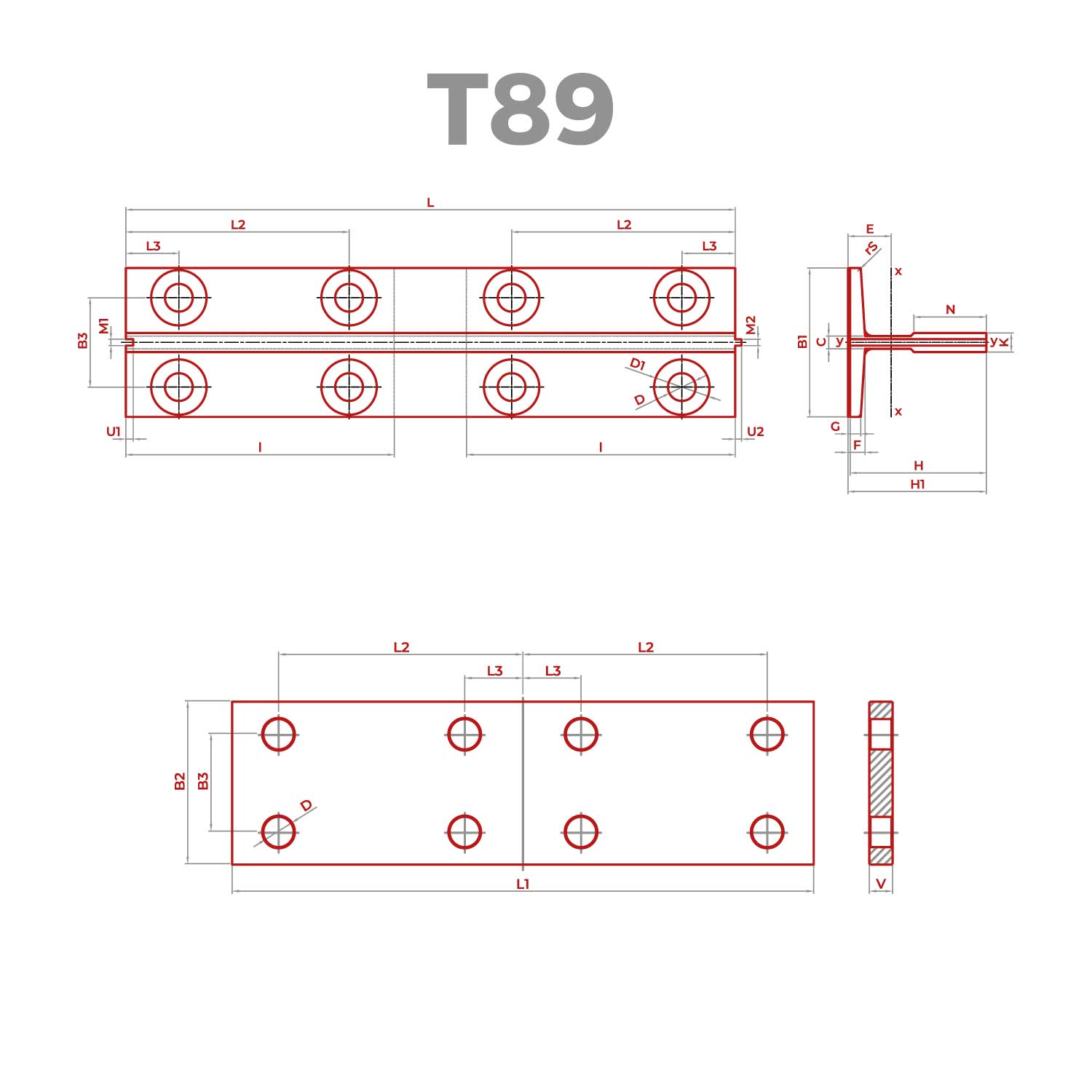

| T89/A | 89x62x16mm | — | 5000 | 89 | 62 | 16 | 34 | 10 | 7.9 | 11.1 | 3 | 6.4 | 6.37 | 7.14 | 6.35 | 57.2 | 38.1 | 114.3 | 13 | 26 | — | — |

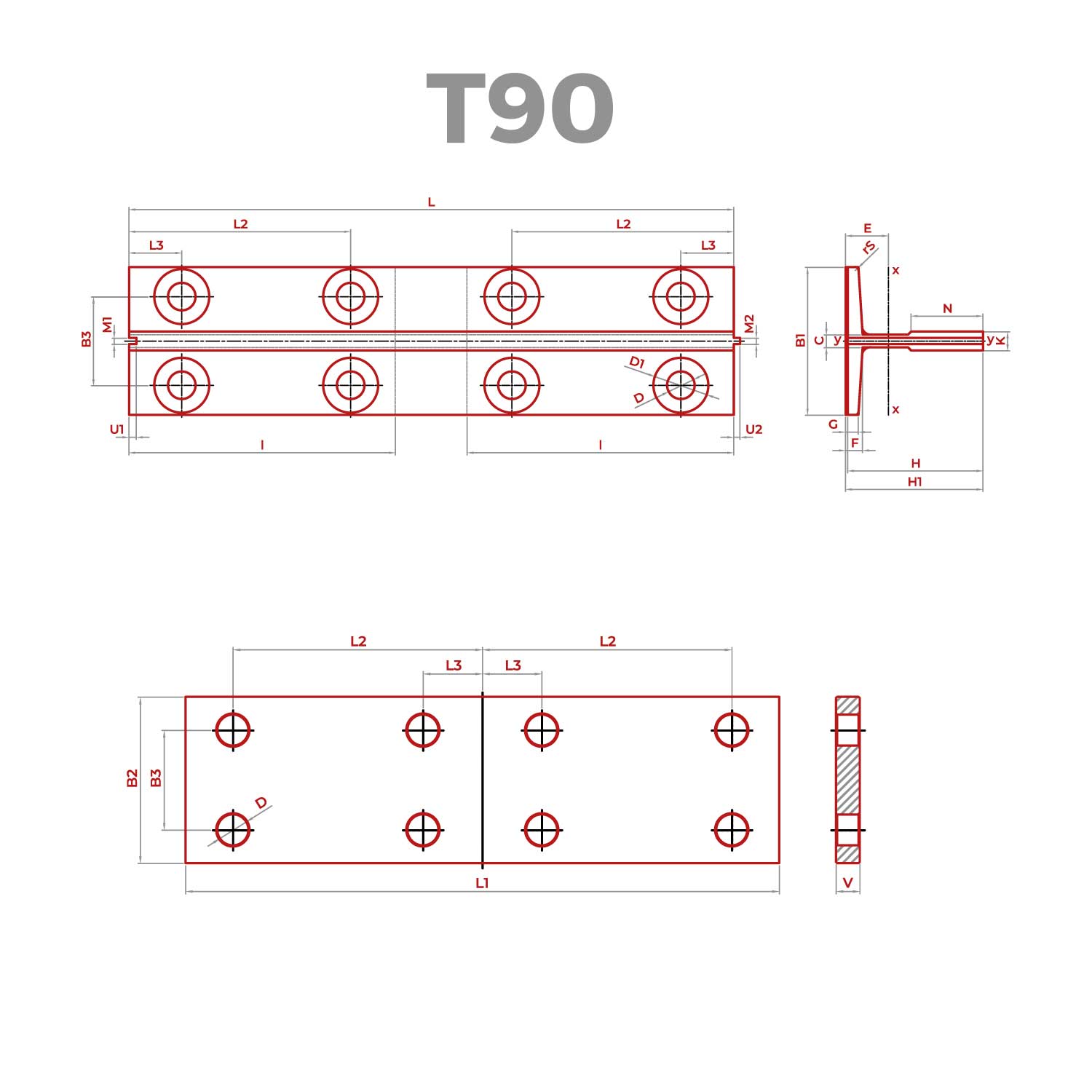

| T90/A | 90x75x16mm | — | 5000 | 90 | 75 | 16 | 42 | 10 | 8 | 10 | 4 | 6.4 | 6.37 | 7.14 | 6.35 | 57.2 | 38.1 | 114.3 | 13 | 26 | — | — |
| الخصائص التقنية | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| الكود / الرقم | المقاس | s | q | e | Ixx | Wxx | iXX | Iyy | Wyy | iyy | |
| cm² | Kg/m | cm | cm⁴ | cm³ | cm | cm⁴ | cm³ | cm | |||
| T45/A | 45x45x5mm | — | 4.25 | 3.34 | 1.31 | 8.08 | 2.53 | 1.38 | 3.84 | 1.71 | 0.95 |
| T50/A | 50x50x5mm | — | 4.75 | 3.73 | 1.43 | 11.24 | 3.15 | 1.54 | 5.25 | 2.1 | 1.05 |
| T70/A | 70x65x9mm | — | 9.4 | 7.379 | 2.034 | 40.95 | 9.169 | 2.087 | 18.86 | 5.389 | 1.417 |
| T82/A | 82x68x9mm | — | 10.91 | 8.564 | 1.998 | 49.31 | 10.27 | 2.126 | 30.17 | 7.358 | 1.663 |
| T89/A | 89x62x16mm | — | 15.77 | 12.38 | 2.032 | 59.83 | 14.35 | 1.948 | 52.41 | 11.78 | 1.823 |
| T90/A | 90x75x16mm | — | 17.25 | 13.54 | 2.612 | 102 | 20.86 | 2.431 | 52.48 | 11.66 | 1.744 |
