Guide per Ascensori Serie B Serie B
Le guide per ascensori sono componenti fondamentali che contribuiscono a guidare la cabina e il contrappeso lungo il percorso verticale previsto all'interno del vano ascensore. Precisione dimensionale, qualità superficiale e resistenza meccanica sono caratteristiche importanti per un funzionamento stabile del sistema.
Le guide per ascensori Serie B di Çelikray sono sviluppate per rispondere alle esigenze di differenti sistemi e applicazioni. I processi produttivi orientati alla precisione consentono di mantenere le caratteristiche geometriche e dimensionali richieste.
DOCUMENTO PRODOTTO
Consulta il Catalogo Tecnico

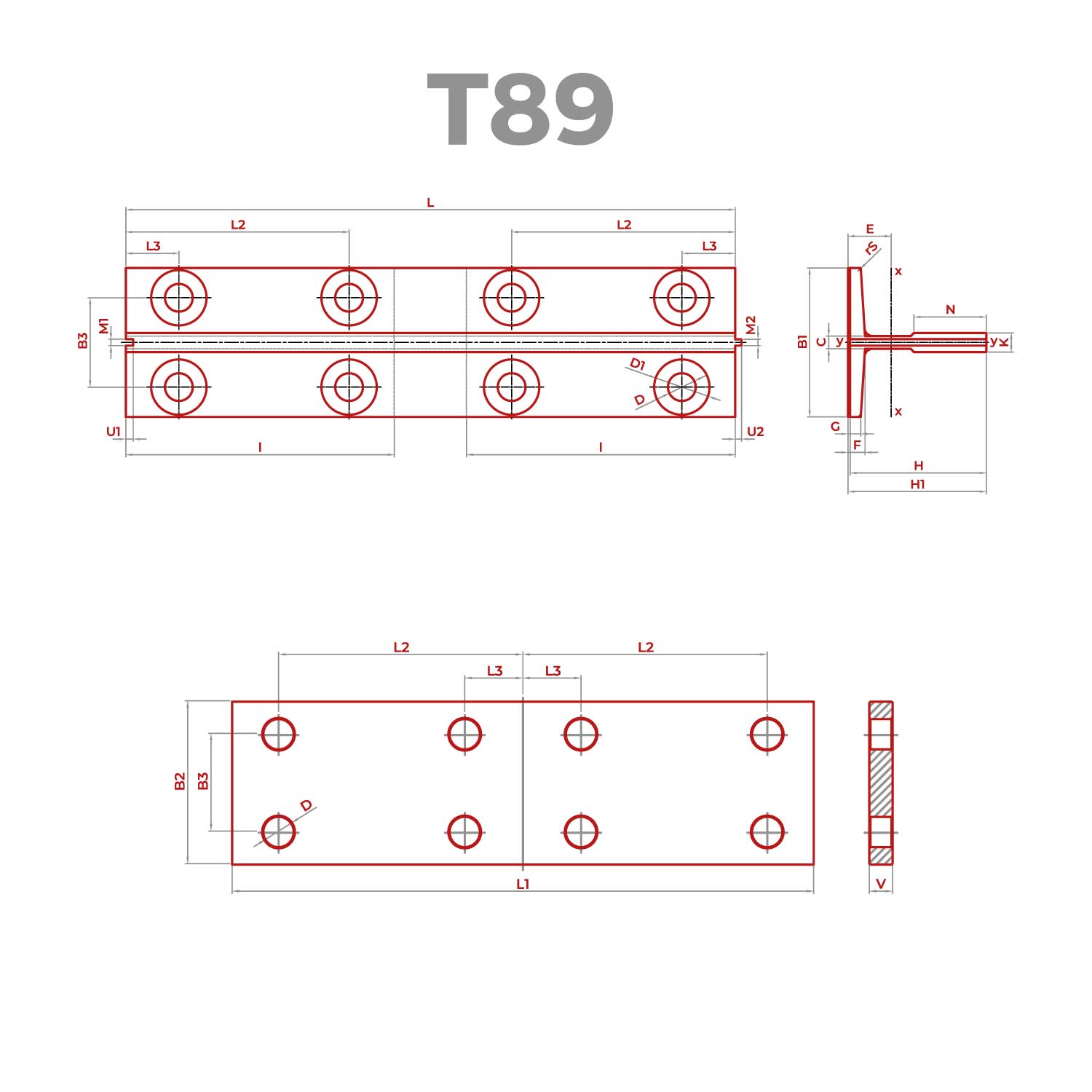

| DIMENSIONI | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CODICE / N. | DIMENSIONE | L | B1 | H1 | K | N | C | G | F | rS | M1 | M2 | U1 | U2 | B3 | L3 | L2 | D | D1 | I | H | |
| TOLLERANZE | ||||||||||||||||||||||
| ± 2 | ± 1 | ± 0.2 | ± 0.10 | — | — | ±0.5 | — | — | +0.06 | -0.06 | ±0.1 | ±0.1 | ±0.2 | ±0.2 | ±0.2 | — | — | — | — | |||

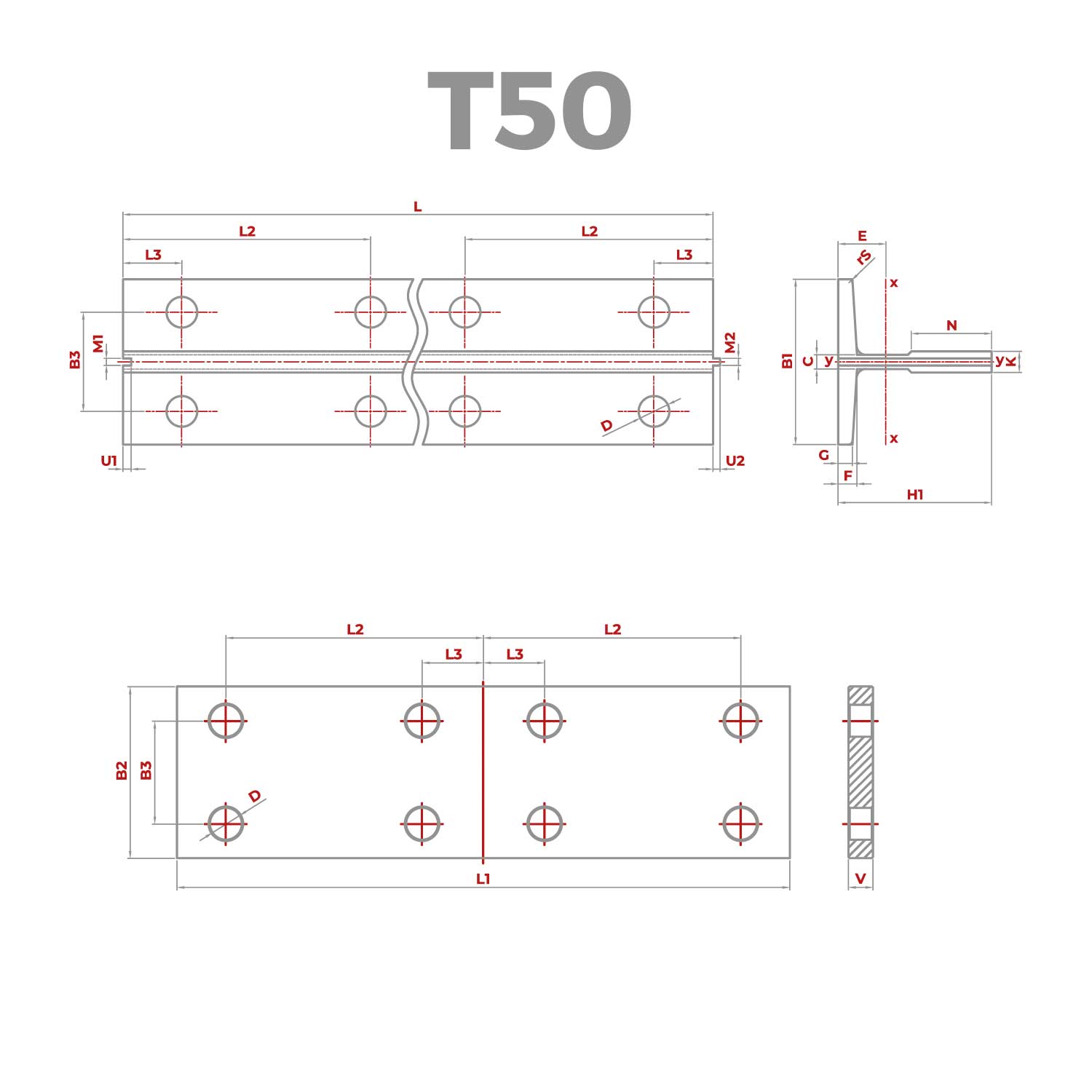

| T50/B | 50x50x5mm | — | 5000 | 50 | 50 | 5 | 27 | 4 | 4.5 | 5.5 | 1 | 2 | 1.95 | 2.5 | 2 | 30 | 25 | 75 | 9 | — | — | — |
| TOLLERANZE | ||||||||||||||||||||||
| ± 2 | ± 1.5 | ± 0.75 | +0.10 | 3 | — | ±0.75 | ±0.75 | — | +0.06 | -0.06 | ±0.1 | ±0.1 | ±0.2 | ±0.2 | ±0.2 | — | — | 3 | ±0.10 | |||

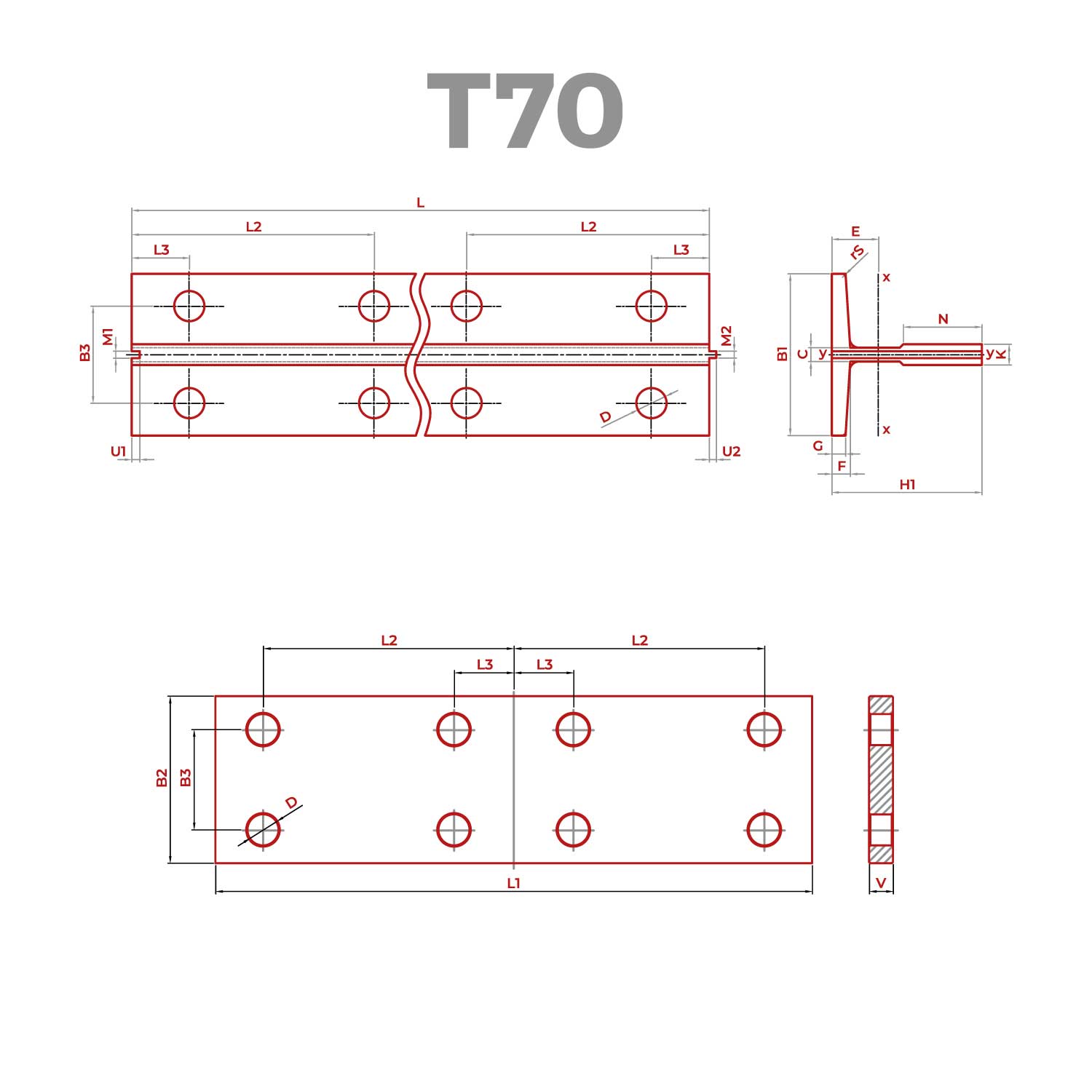

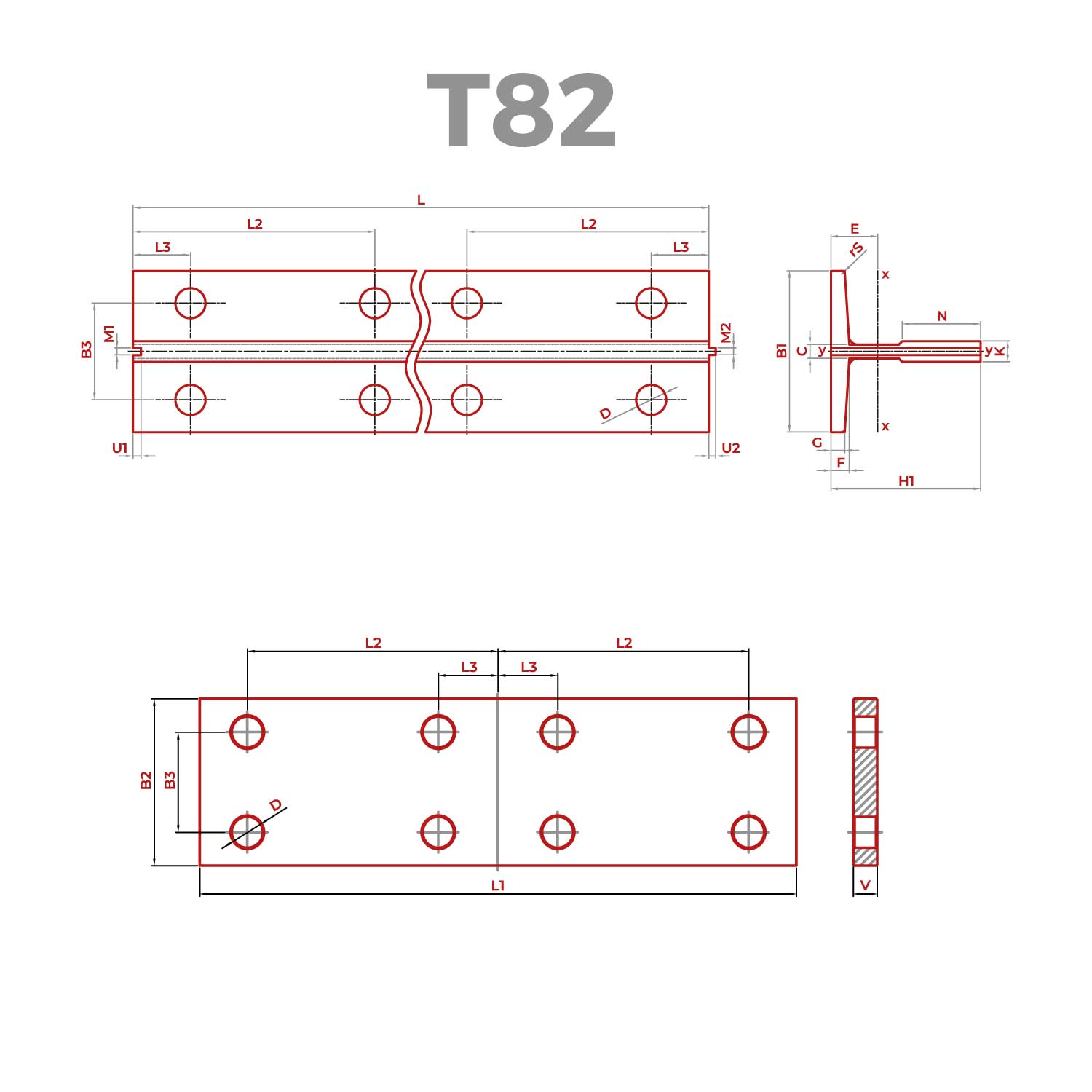

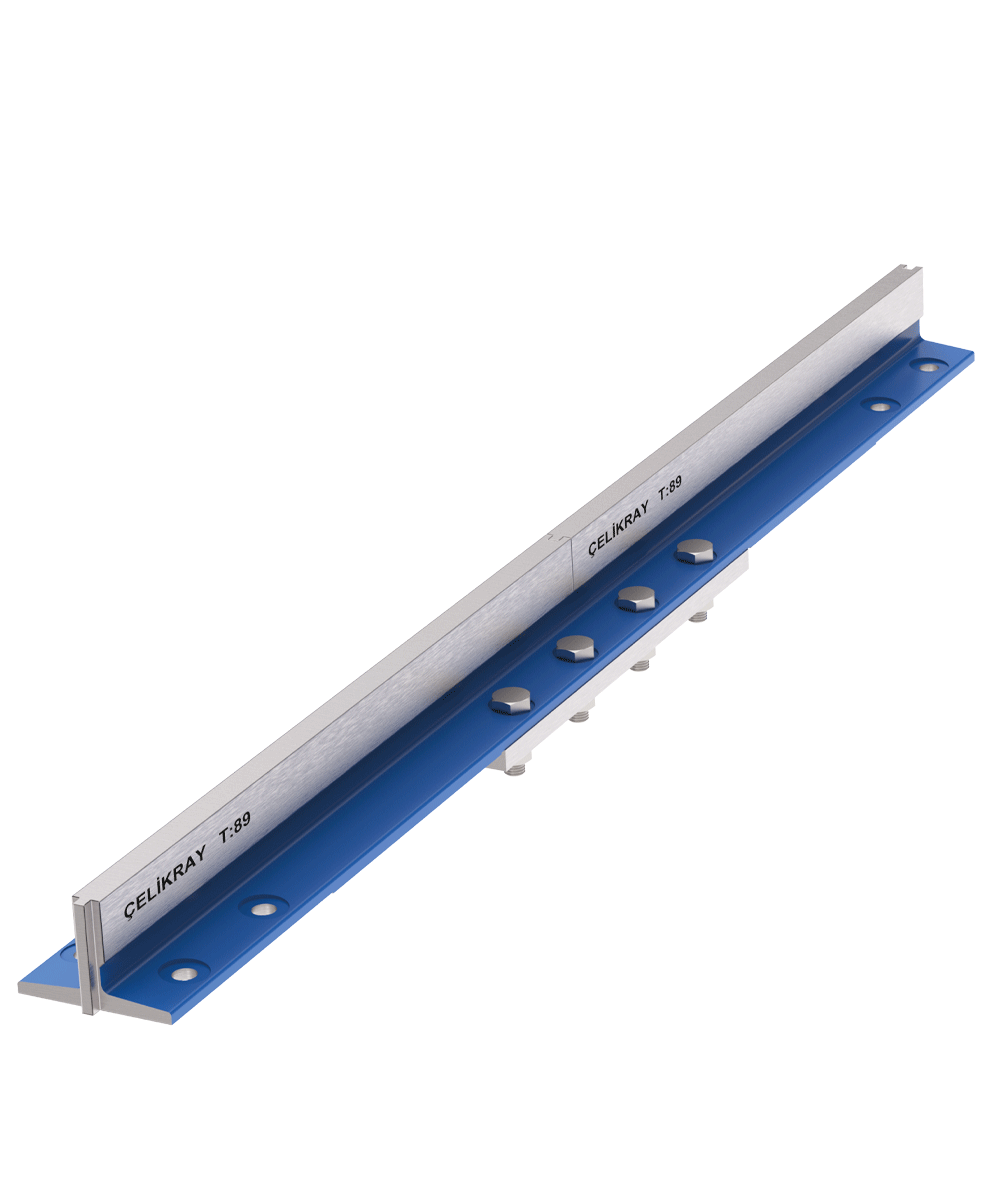

| T70/B | 70x65x9mm | — | 5000 | 70 | 65 | 9 | 34 | 6 | 6 | 8 | 1.5 | 3 | 2.97 | 3.5 | 3 | 42 | 25 | 105 | 13 | — | 140 | 64 |
| T82/B | 82x68x9mm | — | 5000 | 82 | 68 | 9 | 34 | 7.5 | 6 | 8.25 | 3 | 3 | 2.97 | 3.5 | 3 | 50.8 | 27 | 81 | 13 | — | 120 | 67 |
| T89/B | 89x62x16mm | — | 5000 | 89 | 62 | 16 | 34 | 10 | 7.9 | 11.1 | 3 | 6.4 | 6.37 | 7.14 | 6.35 | 57.2 | 38.1 | 114.3 | 13 | 26 | 156 | 61 |

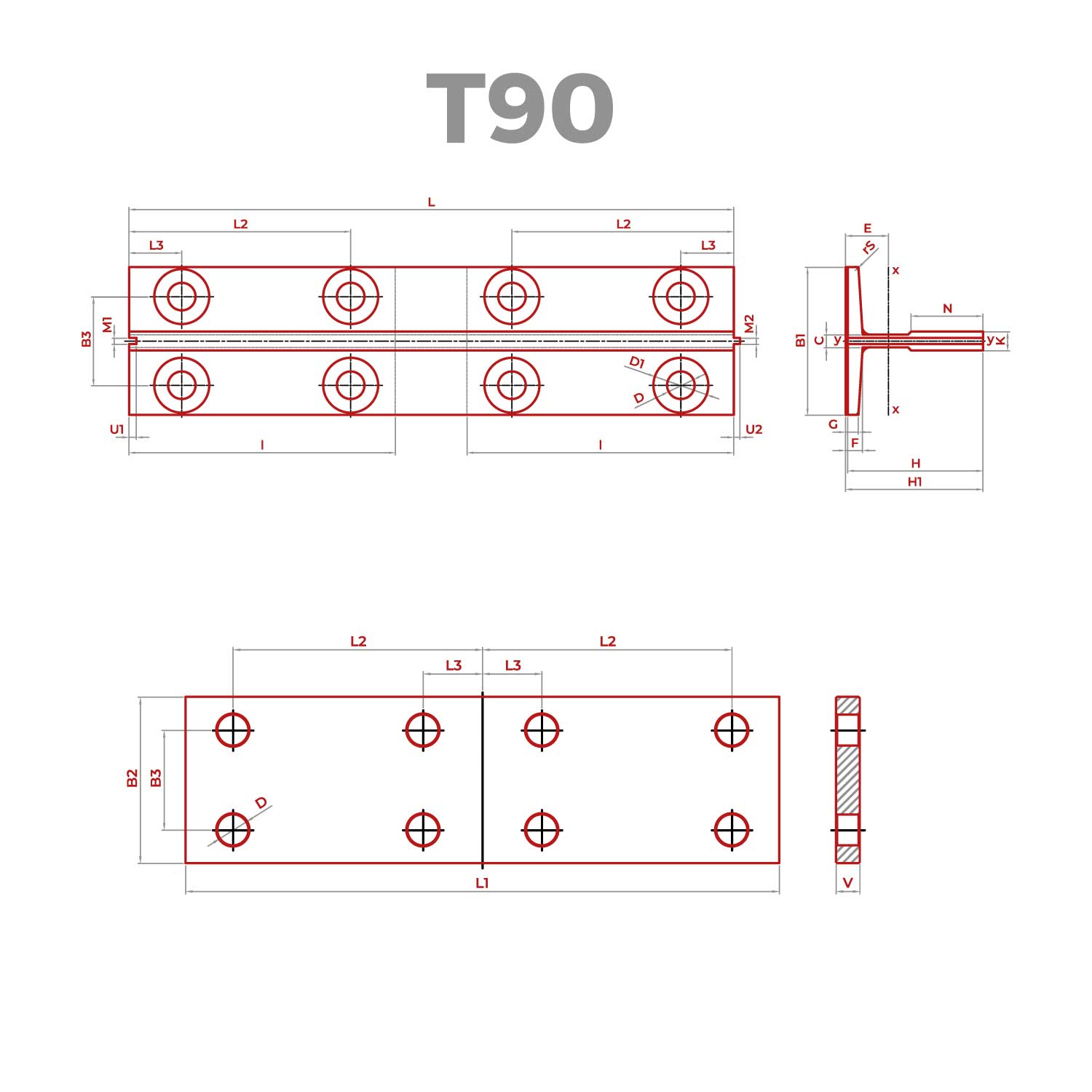

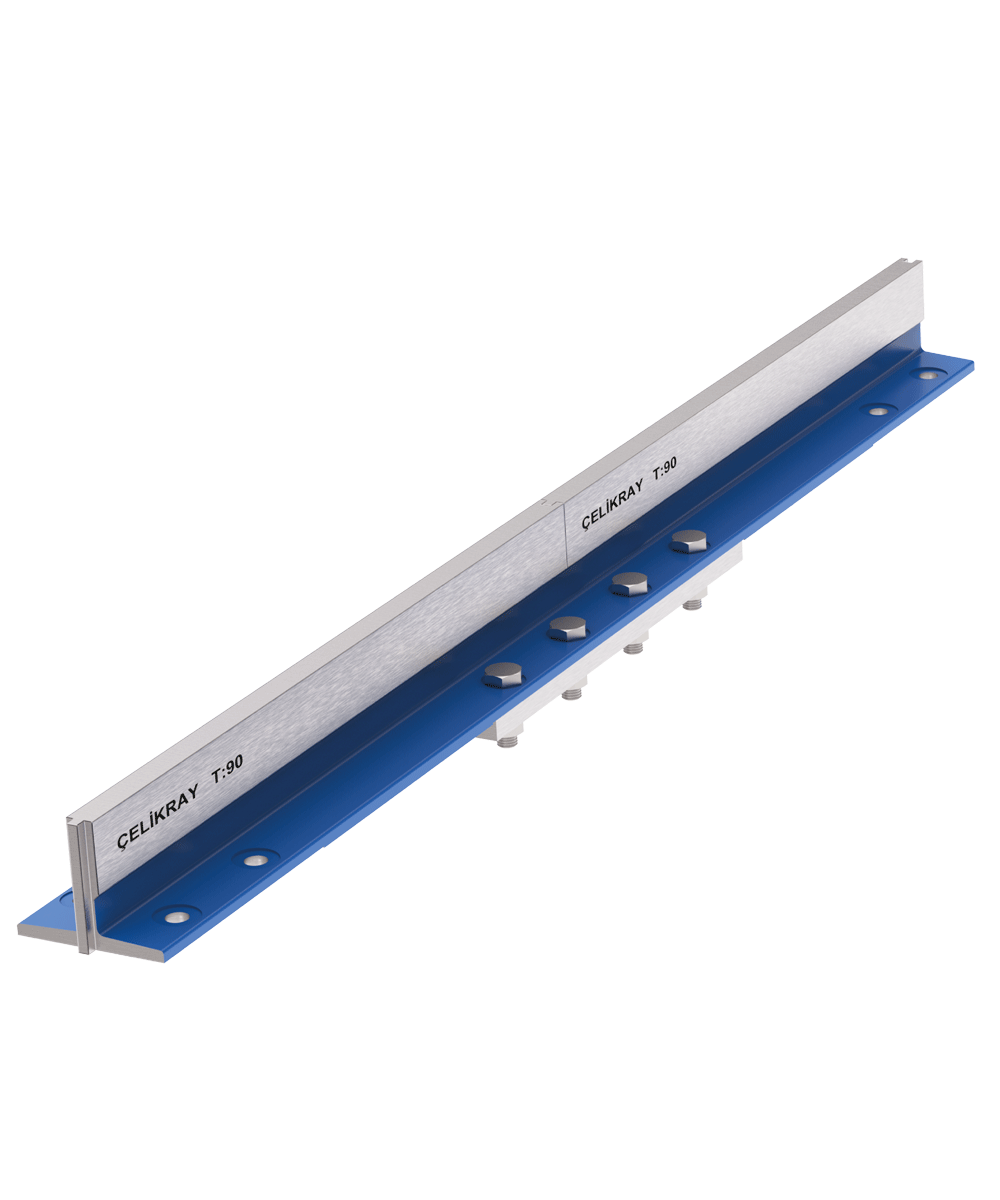

| T90/B | 90x75x16mm | — | 5000 | 90 | 75 | 16 | 42 | 10 | 8 | 10 | 4 | 6.4 | 6.37 | 7.14 | 6.35 | 57.2 | 38.1 | 114.3 | 13 | 26 | 156 | 74 |

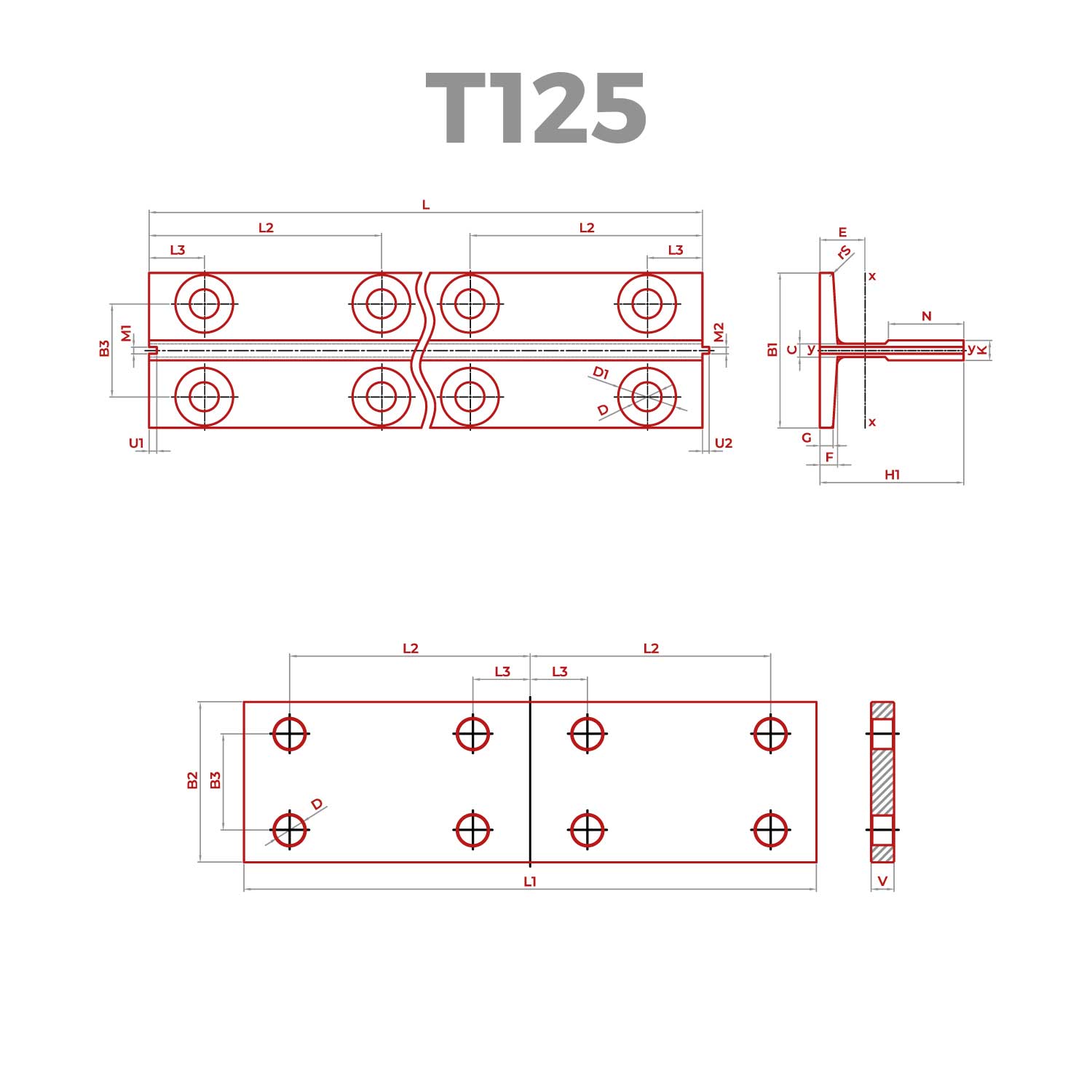

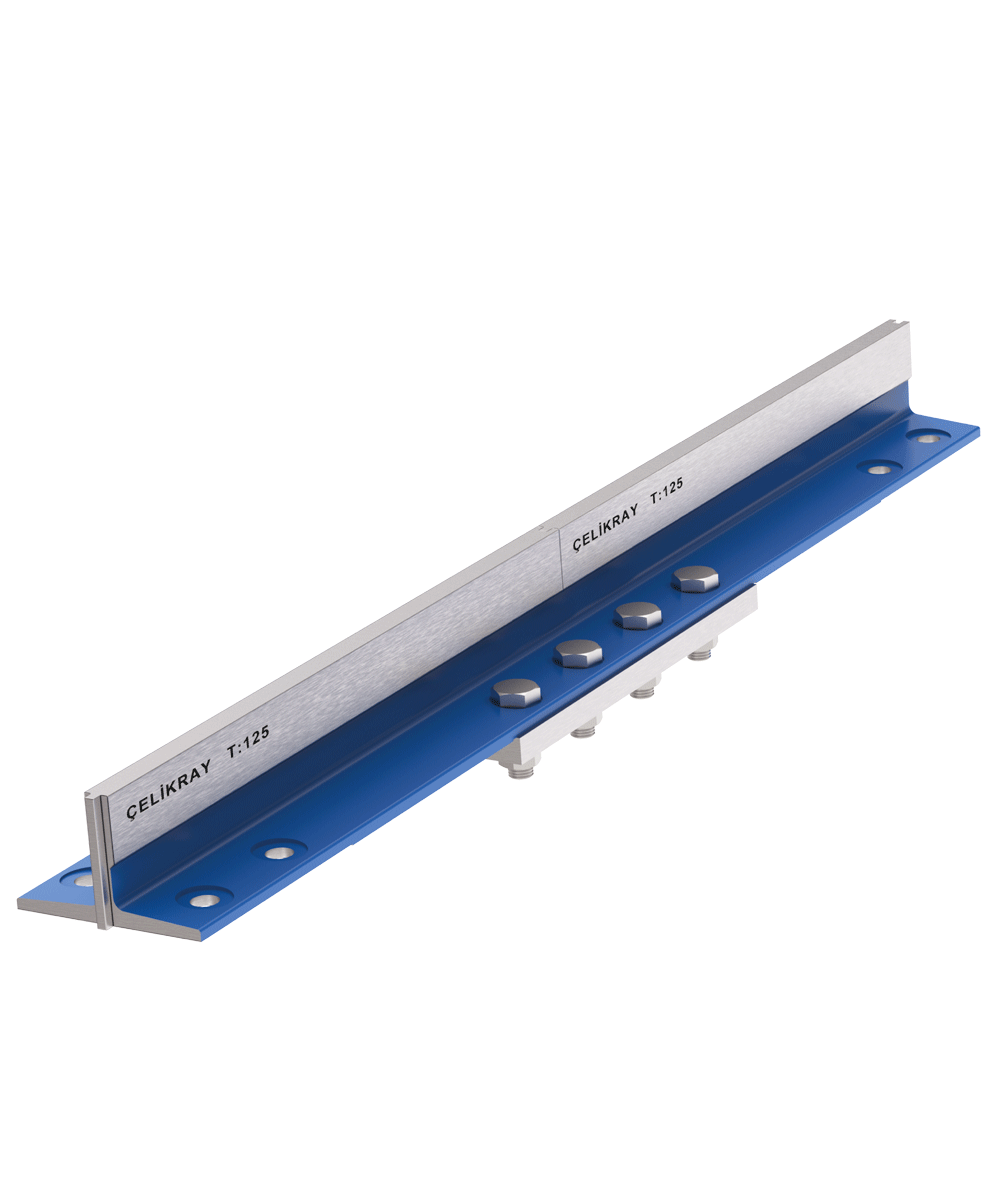

| 125/B | 125x82x16mm | — | 5000 | 125 | 82 | 16 | 42 | 10 | 9 | 12 | 4 | 6.4 | 6.37 | 7.14 | 6.35 | 79.4 | 38.1 | 114.3 | 17 | 33 | 156 | 81 |
| CARATTERISTICHE TECNICHE | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| CODICE / N. | DIMENSIONE | s | q | e | Ixx | Wxx | iXX | Iyy | Wyy | iyy | |
| cm² | Kg/m | cm | cm⁴ | cm³ | cm | cm⁴ | cm³ | cm | |||
| T50/B | 50x50x5mm | — | 4.75 | 3.73 | 1.43 | 11.24 | 3.15 | 1.54 | 5.25 | 2.1 | 1.05 |
| T70/B | 70x65x9mm | — | 9.4 | 7.379 | 2.034 | 40.95 | 9.169 | 2.087 | 18.86 | 5.389 | 1.417 |
| T82/B | 82x68x9mm | — | 10.91 | 8.564 | 1.998 | 49.31 | 10.27 | 2.126 | 30.17 | 7.358 | 1.663 |
| T89/B | 89x62x16mm | — | 15.77 | 12.38 | 2.032 | 59.83 | 14.35 | 1.948 | 52.41 | 11.78 | 1.823 |
| T90/B | 90x75x16mm | — | 17.25 | 13.54 | 2.612 | 102 | 20.86 | 2.431 | 52.48 | 11.66 | 1.744 |
| T125/B | 125x82x16mm | — | 22.82 | 17.91 | 2.43 | 151 | 26.16 | 2.572 | 159.1 | 25.46 | 2.641 |
